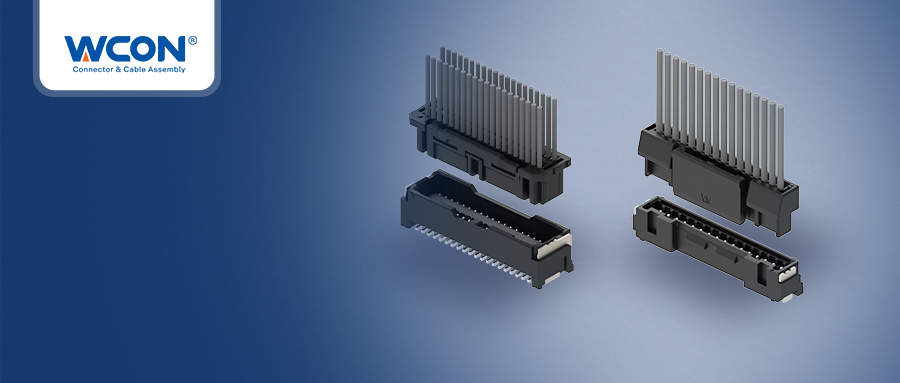

El rápido desarrollo de la electrónica automotriz hacia la inteligencia y la alta integración exige conectores con mayor confiabilidad en espacios compactos. Wcon Electronics ha lanzado la serie WF1258 de conectores de cable a placa de alta densidad con un paso de 1,25 mm, que cumplen con los estándares automotrices SAE y USCAR, admiten múltiples métodos de montaje, como horizontal y vertical, y están equipados con una estructura de bloqueo forzado para garantizar un bloqueo seguro. La versión de doble fila cuenta con una cerradura interna, mientras que la versión de una sola fila tiene una cerradura externa, con una fuerte adaptabilidad estructural, adecuada para escenarios de alto rendimiento como los sistemas auxiliares de automóviles.

Los conectores automotrices de la serie WF1258 adoptan un diseño de terminal de diseño de terminal de doble contacto, que construye conexiones físicas y eléctricas paralelas a través de dos puntos de contacto elásticos independientes, lo que mejora significativamente la estabilidad del contacto y la vibración de resistencia, lo que garantiza la confiabilidad de las conexiones eléctricas a alta temperatura (-40 °C a + 125 °C) y entornos de vibración, y es ampliamente aplicable a aplicaciones compactas en electrónica automotriz y equipos industriales.

Características del producto

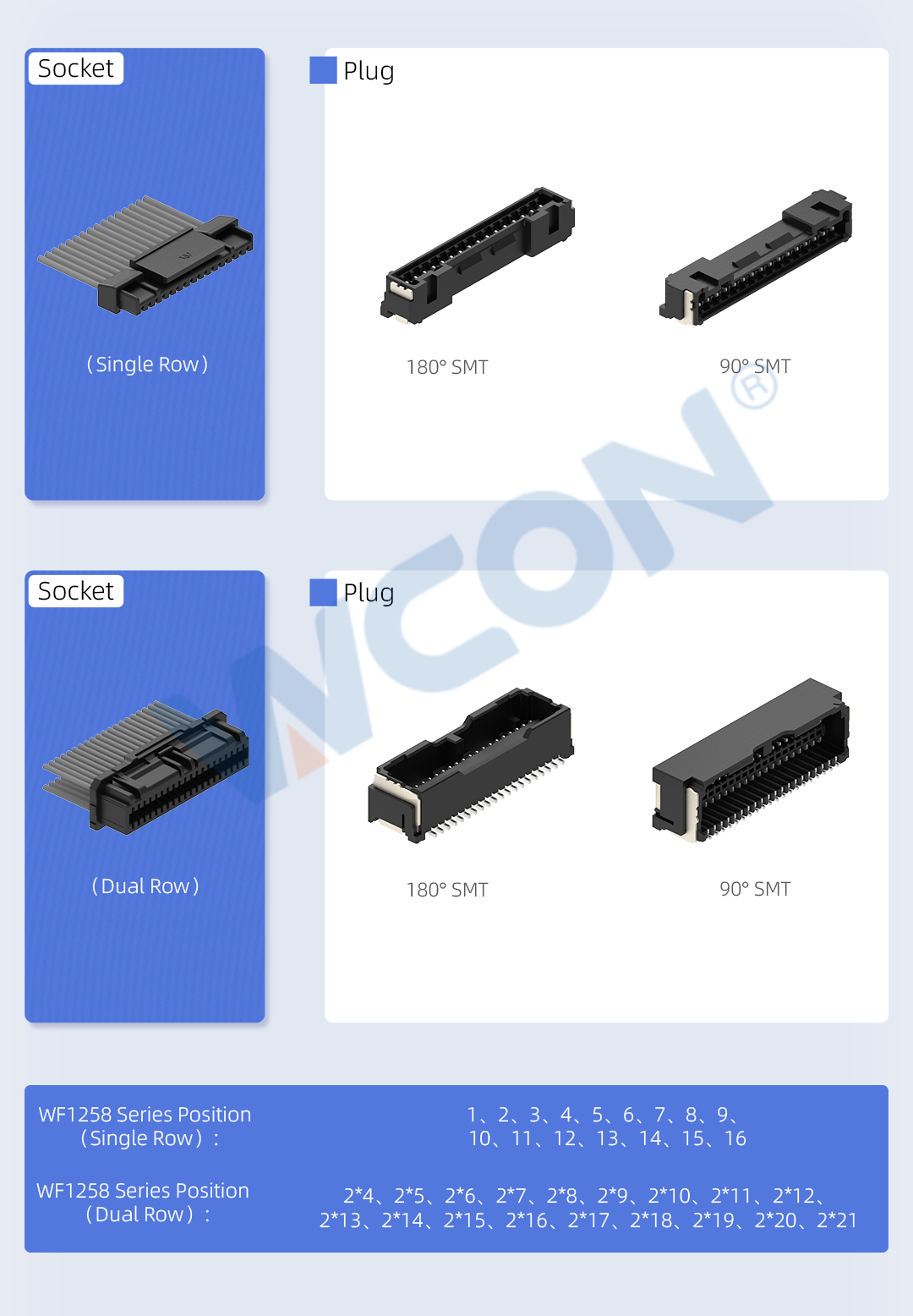

・Opciones de acoplamiento horizontal y vertical para una configuración flexible

・Mecanismo de bloqueo seguro para conexiones estables

・Tamaño compacto y alta densidad

・Equipado con lengüetas de retención para resistencia a vibraciones y golpes

Especificaciones de rendimiento

・Corriente nominal: 3,6 A máx.

・Temperatura de funcionamiento: -40 °C a +125 °C

・Resistencia de contacto: 20 mΩ máx.

・Calibre de cable compatible: AWG #26 a #30

・Voltaje de resistencia: CA 500 V durante 1 minuto

Normas

・SAE

・USCAR

Hoja de datos

Aplicaciones

・Automoción: Sistemas auxiliares

・Industrial: Transmisión de señales

Obtener información

Descargue las especificaciones detalladas de la serie WF1258 (PDF) y vea el modelo 3D ahora.

Contáctenos

Para obtener más información sobre las soluciones de aplicación para los conectores de la serie WF1258, no dude en ponerse en contacto con nuestro equipo de soporte técnico.
