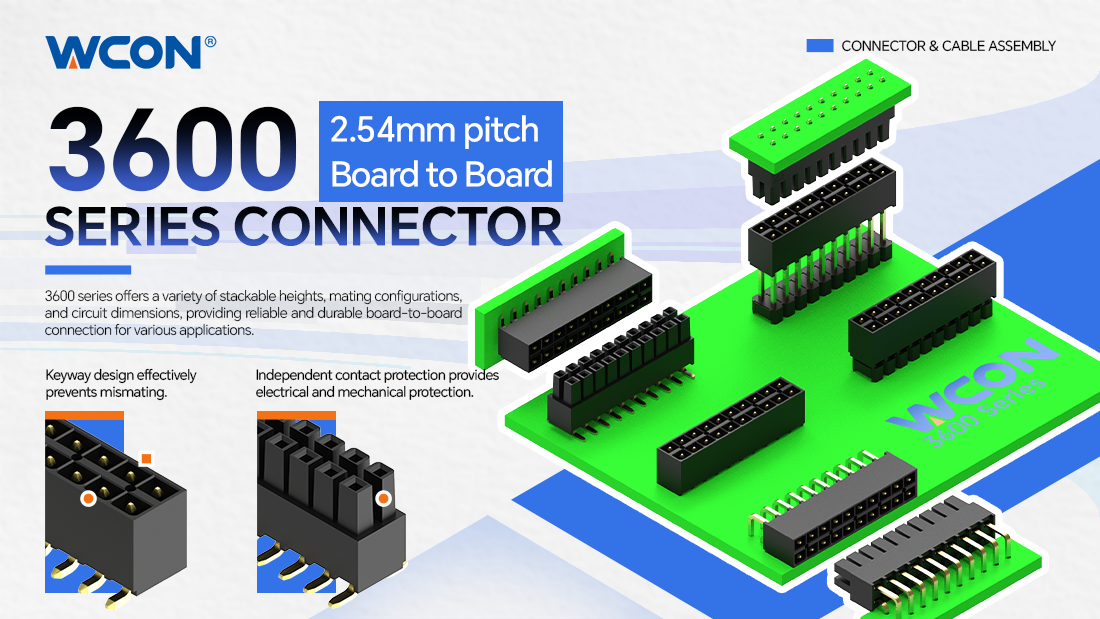

Diseñada para los retos cambiantes de los sistemas de control industrial, la serie WCON 3600 es un conector de placa a placa con paso de 2,54 mm. Ofrece flexibilidad de diseño gracias a múltiples alturas de apilamiento y tipos de acoplamiento, adaptándose fácilmente a las variadas dimensiones de la PCB y a las limitaciones espaciales.

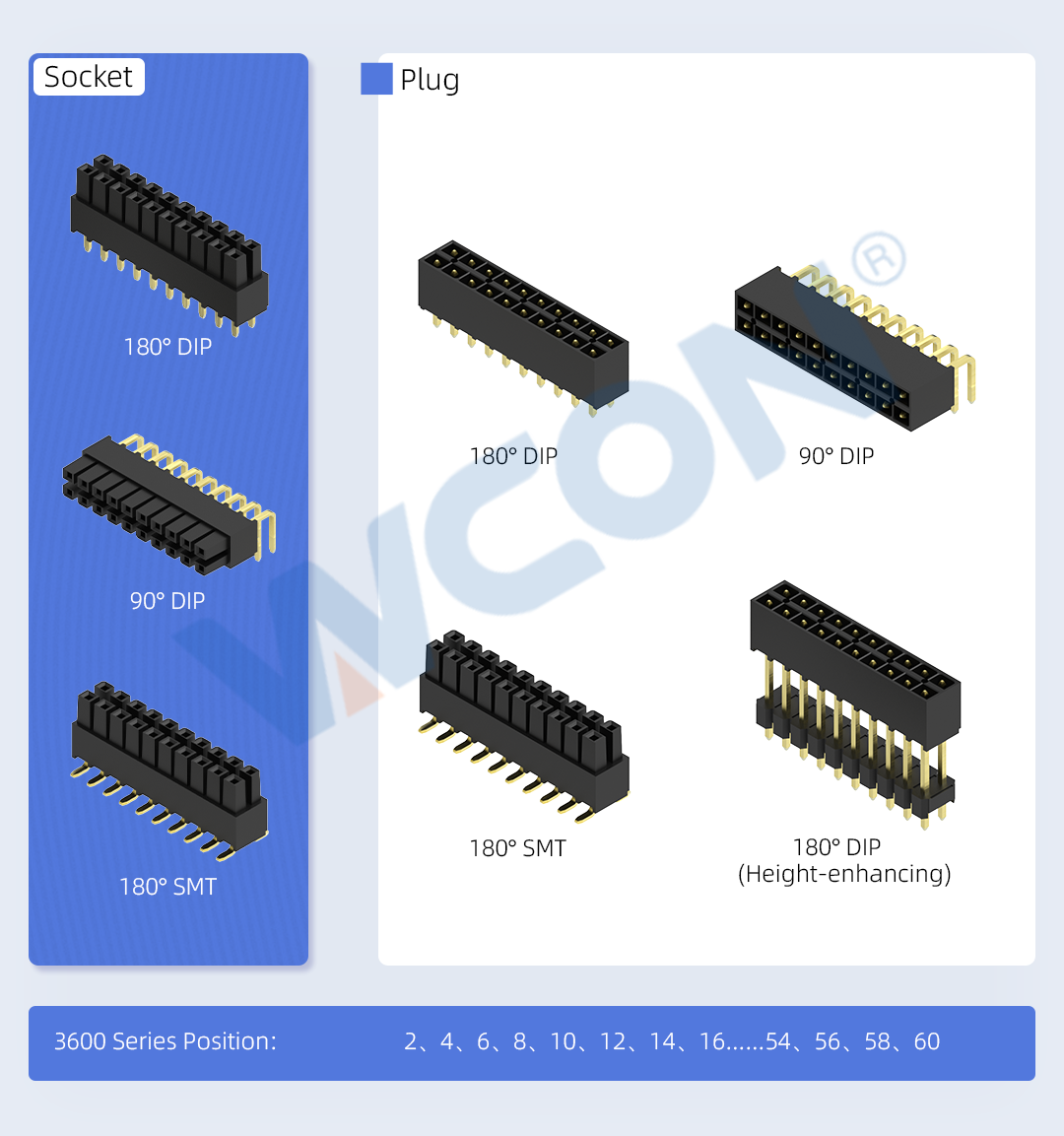

El producto incorpora interfaces polarizadas macho/hembra para evitar inserciones erróneas. Su estructura de contacto independiente proporciona doble protección eléctrica y mecánica para los puntos de conexión. Al soportar orientaciones de conexión tanto verticales como horizontales, ofrece una gran flexibilidad de diseño.

Características del producto

- El diseño de llaves polarizadas previene la inserción errónea

- El diseño de protección de contactos garantiza la integridad de la conexión

- Alturas de la chimenea: opciones disponibles entre 14,00 y 36,27 mm

Especificaciones de rendimiento

- Corriente nominal: 3,0A

- Voltaje nominal: 250V CA

- Resistencia de aislamiento: 1000MΩ Min

- Tensión de resistencia: 775V CA/Min

- Temperatura de funcionamiento: -55°C a +105°C

 Normas

- EIA-364

- IEC 60512

Hoja técnica

Aplicaciones

- Control y automatización industrial

- Electrónica de consumo
