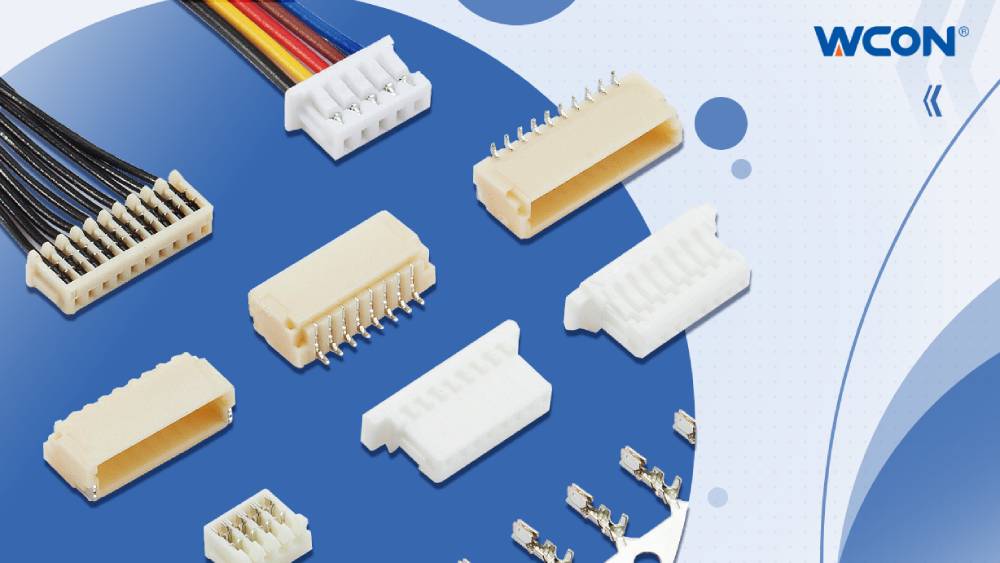

>       Conectores de cable a placa de la serie WF1001A

        La serie WF1001(A) es un conector de cable a placa de tipo compresión con una estructura anti-desalineación diseñada para proporcionar transmisión de señal de alto rendimiento y resistente a las vibraciones para equipos.

La serie WF1001A        de conectores de cable a placa está diseñada con un paso de precisión único de 1,00 mm y un tamaño compacto, lo que permite una instalación flexible en espacios reducidos para equipos. Su diseño anti-enchufe incorrecto garantiza una conexión precisa y segura, evitando eficazmente el riesgo de desenchufe. Al mismo tiempo, también admite conexiones verticales y horizontales, lo que mejora en gran medida la comodidad de instalación y operación de los equipos industriales y cumple con los diversos requisitos de las aplicaciones.

.

 CARACTERÍSTICAS DEL PRODUCTO

1.Pequeño volumen, alta densidad

2.Conexiones verticales y horizontales, reflejando la diversidad de conexiones

3.La placa termina con lengüetas de fijación para mejorar la estabilidad
de la placa de conexión

4.Puertos a tope macho y hembra a prueba de opacidad para evitar desajustes durante el inter-acoplamiento

 .

SPECIFICATIONS

 Current Rating: 1.0A

 Voltaje nominal: 50V

 Temperatura de operación: -25° C~+85° C

 Resistencia de contacto:Inicial ≤10 mΩ ,Después de la prueba ambiental ≤20mΩ

>100M

 Voltaje de retención: CA 500Vmin

 Wire RangeWire RangeVV:Skin Diameter/AWG#32、#28,Diámetro exterior del cable/ø0.80mm Max

.

>STANDARDS

  EIA-364

.

>APLICACIONES DEL PRODUCTO

  Industrial: equipos de automatización, ordenadores industriales

.

ENLACE DE PRODUCTO

      https://www.wcon.com/search.html?keyword=WF1001A
