Conectores de la serie WD3810/WD3811: paso de 3,81 mm, diseñados para aplicaciones de conectividad de sistemas de control

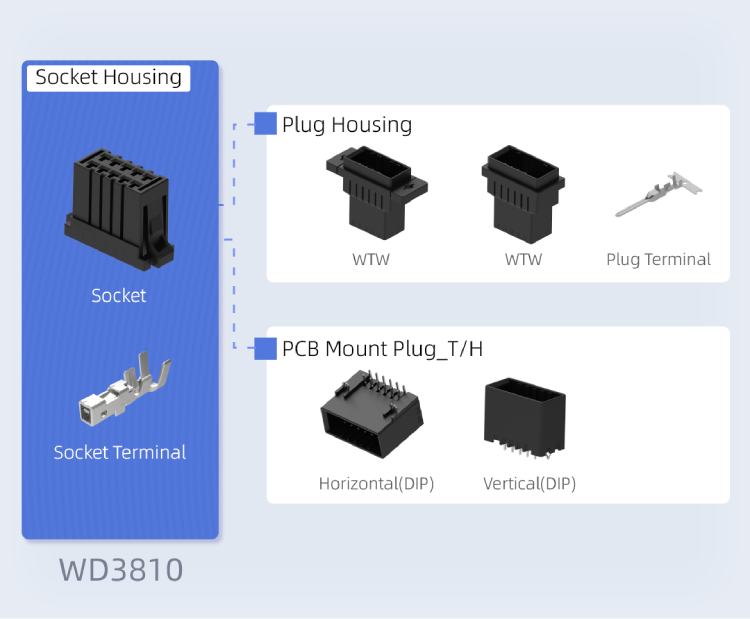

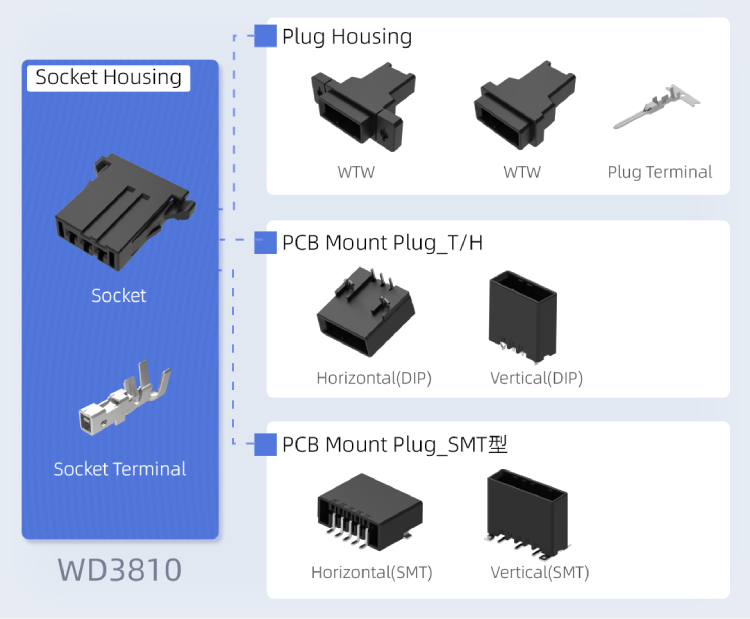

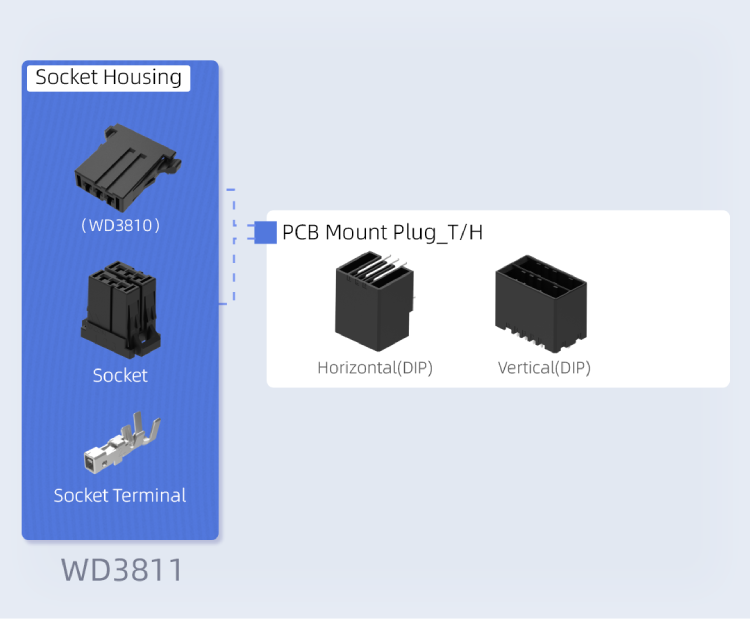

Las series WD3810 y WD3811 son conectores de cable a placa y de cable a cable. Con un paso compacto de 3,81 mm y disponibles en orientaciones de salida de cable verticales y horizontales, estos conectores están diseñados para adaptarse a diseños de PCB de alta densidad, lo que facilita la miniaturización del dispositivo.
En términos de materiales, los terminales utilizan una aleación de cobre estañado con una resistencia tan baja como 5 mΩ, que admite una transmisión de alta corriente de hasta 15 A. El diseño de la estructura de la caja de triple contacto mejora la estabilidad del contacto tres veces en comparación con los diseños de un solo contacto. Ya sea en entornos de alta temperatura, alta humedad o alta vibración, estos conectores satisfacen las demandas de equipos de alta potencia, como servomotores y convertidores de frecuencia, proporcionando una solución de conectividad altamente confiable diseñada para condiciones industriales adversas.
Las características fáciles de usar incluyen ranuras para llaves de polarización y mecanismos de cierre de prebloqueo en el diseño de la carcasa, que reducen los errores operativos y disminuyen el tiempo de cableado en un 40%. Esto garantiza una instalación precisa, confiable y segura.
Características del producto
Admite transmisión de alta corriente de hasta 15 A.
Diseño de estructura de caja de triple contacto para terminales: adecuado para diversos entornos de vibración
Diseño de pestillo ergonómico para una inserción y extracción sin esfuerzo.
Los múltiples diseños de ranuras para llaves de polarización garantizan conexiones adecuadas.
Materiales
Partes metálicas: aleación de cobre
Plástico: Termoplástico, UL 94V-0
Aplicaciones
Control de movimiento
Maquinaria (Máquinas Herramienta/Elevadores)
Control de robots
