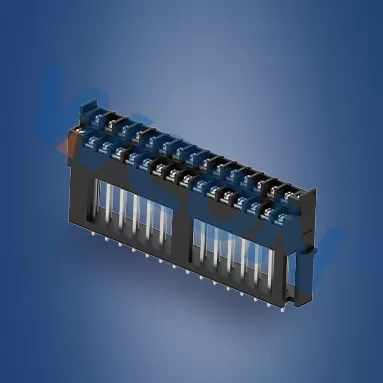

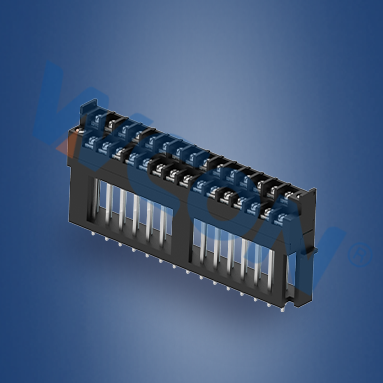

La serie BH762 es un conector de bloque de terminales de cable a placa de paso de 7,62 mm que presenta un diseño general más compacto, lo que ahorra un 30% en espacio de instalación. Utilizando terminación de tornillo, asegura una conexión firme y segura entre el cable y el terminal, resistiendo eficazmente la vibración, garantizando la estabilidad y evitando fallas en el circuito causadas por el aflojamiento del cable.

El producto presenta una variedad de especificaciones de cableado, incluidos los tipos de barrera, fijo y abrazadera de resorte, con posiciones de circuito que van de 12 a 42 polos, lo que ofrece una flexibilidad de cableado excepcional. Admite una corriente nominal de 10 A y un voltaje nominal de 300 V (CA / CC), lo que garantiza un contacto terminal estable y confiable para cumplir con los requisitos de transmisión de alta potencia. Además, el producto cumple con la clasificación de retardo de llama UL94V-0, lo que proporciona una fuerte garantía para el funcionamiento seguro y estable de los sistemas eléctricos industriales.

Características del producto

Los métodos de cableado flexibles y confiables garantizan una transmisión estable de energía y señal.

Las clasificaciones de alta corriente y voltaje lo hacen adecuado para equipos de automatización a gran escala.

Hay disponibles recuentos de polos flexibles y diversos, lo que permite la selección en función de las necesidades del cliente.

El diseño de contacto de doble resorte garantiza una transmisión de señal más estable y confiable.

Especificaciones de rendimiento

Corriente nominal: 10.0 A

Voltaje nominal: 300 V AC / DC

Resistencia de contacto: 8 mΩ máximo.

Resistencia de aislamiento: mínimo 1000 MΩ.

Voltaje soportado: 2500 V CA

Temperatura de funcionamiento: -40 °C a +120 °C (incluido el aumento de temperatura)

Materiales

Carcasa: Resina termoplástica, UL 94V-0

 Terminales: aleación de cobre estañado

Aplicaciones

Automatización industrial

Obtener información del producto

Haga clic para ver las especificaciones detalladas y los modelos 3D de los conectores de la serie  BH762

https://www.wcon.com/search.html?keyword=BH762
