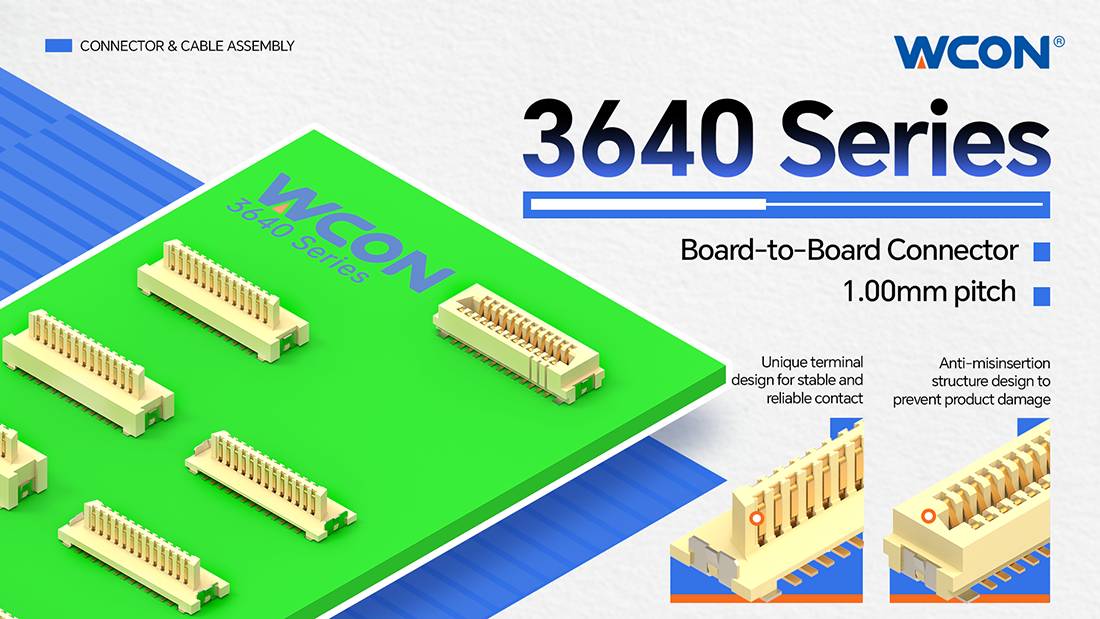

A medida que los equipos de comunicación y automatización industrial continúan evolucionando hacia una mayor densidad y modularización, imponen mayores demandas a los conectores de placa a placa para una eficiencia de espacio superior e integridad de la señal. La serie 3640 es un conector de placa a placa de montaje en superficie de alta densidad de 1,00 mm de paso que presenta un diseño compacto de doble fila, que ofrece un rendimiento eléctrico excepcional y adaptabilidad espacial.

Este producto garantiza un contacto estable y confiable a través de un diseño de terminal único, incorpora retenedores metálicos para mejorar la fuerza de retención de PCB e integra estructuras anti-inserción incorrecta para prevenir eficazmente daños por conexiones desalineadas. Con alturas de apilamiento que van de 4,15 a 7,52 mm para una selección flexible, es ampliamente aplicable en escenarios de alta confiabilidad, como control industrial, robots humanoides y equipos de comunicación en red.

Características del producto

- El diseño robusto de los terminales garantiza un acoplamiento seguro

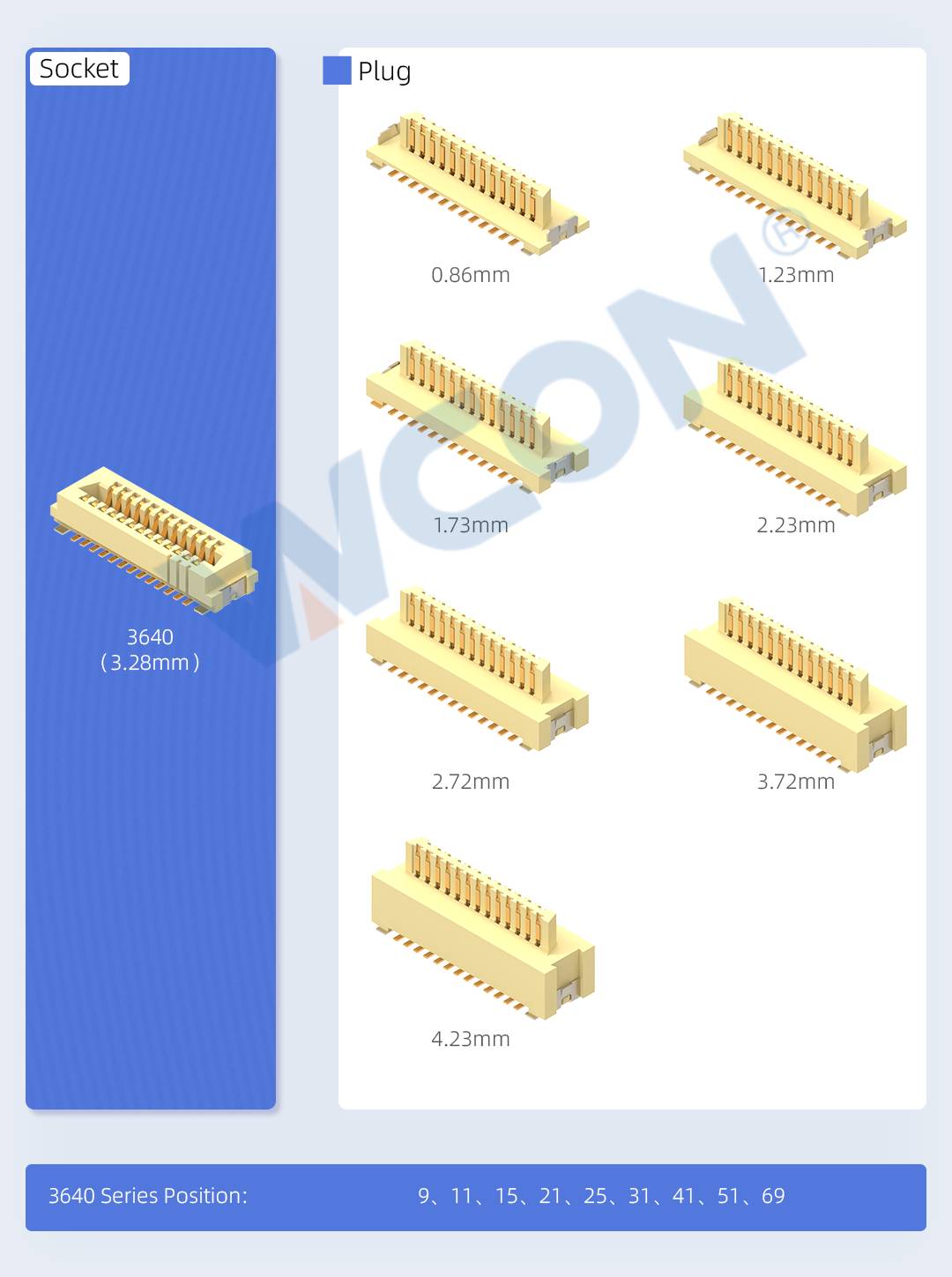

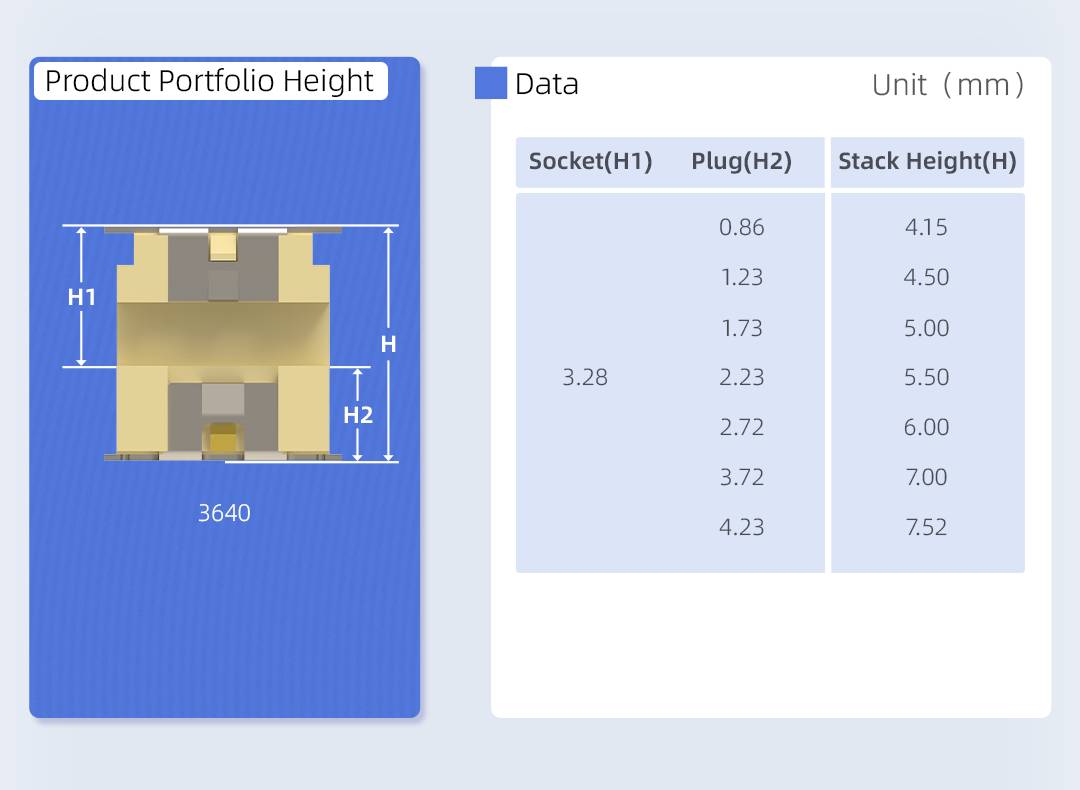

- Altura de la pila: 4,15–7,52 mm

- El diseño polarizado anti-inserción incorrecta garantiza una conexión correcta

Especificaciones de rendimiento

- Corriente nominal: 1.0A

- Voltaje nominal: 100 V CA

- Resistencia de aislamiento: 500MΩ min

- Voltaje soportado: 500V AC/min

- Temperatura de funcionamiento: -55 °C a +130 °C

Normas

- EIA 364

- IEC 60512

Datos de la hoja

Aplicación

- Industrial: PLC, armarios de control de robots, servoaccionamientos

- Comunicaciones: Comunicaciones de red, servidores

- Médico: Instrumentación

Acceder a recursos técnicos

Descargue la hoja de datos detallada de la serie 3640 (PDF) y vea el modelo 3D en línea para agilizar el proceso de selección y diseño de su proyecto.

Solicitar soporte profesional

Nuestros expertos técnicos están listos para ayudarlo con la selección de productos, soluciones personalizadas y cualquier consulta técnica para la serie 3640.
