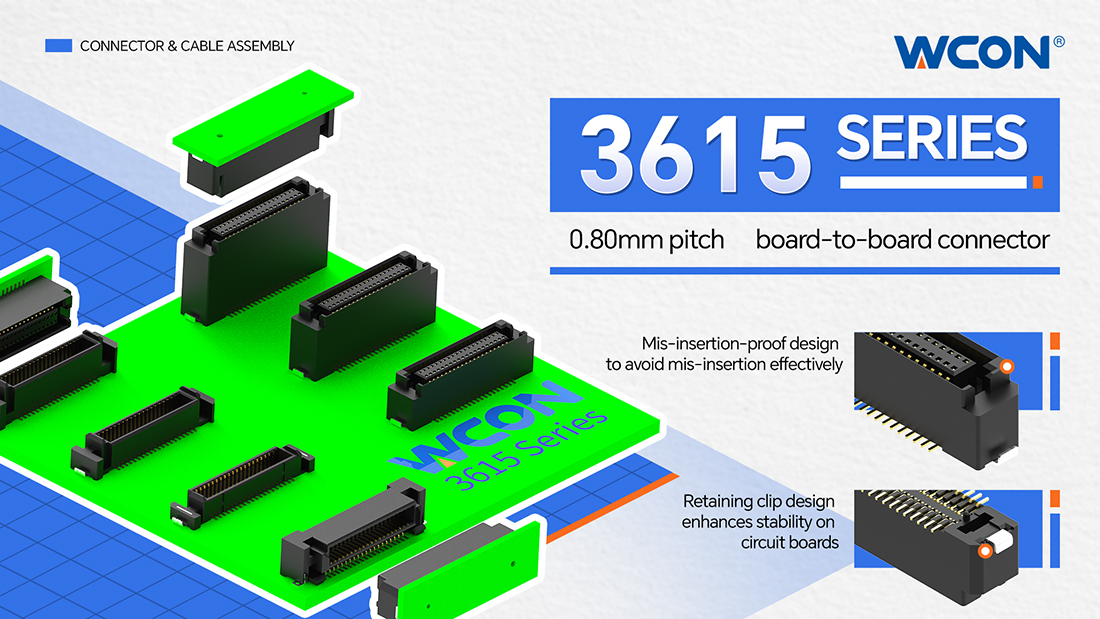

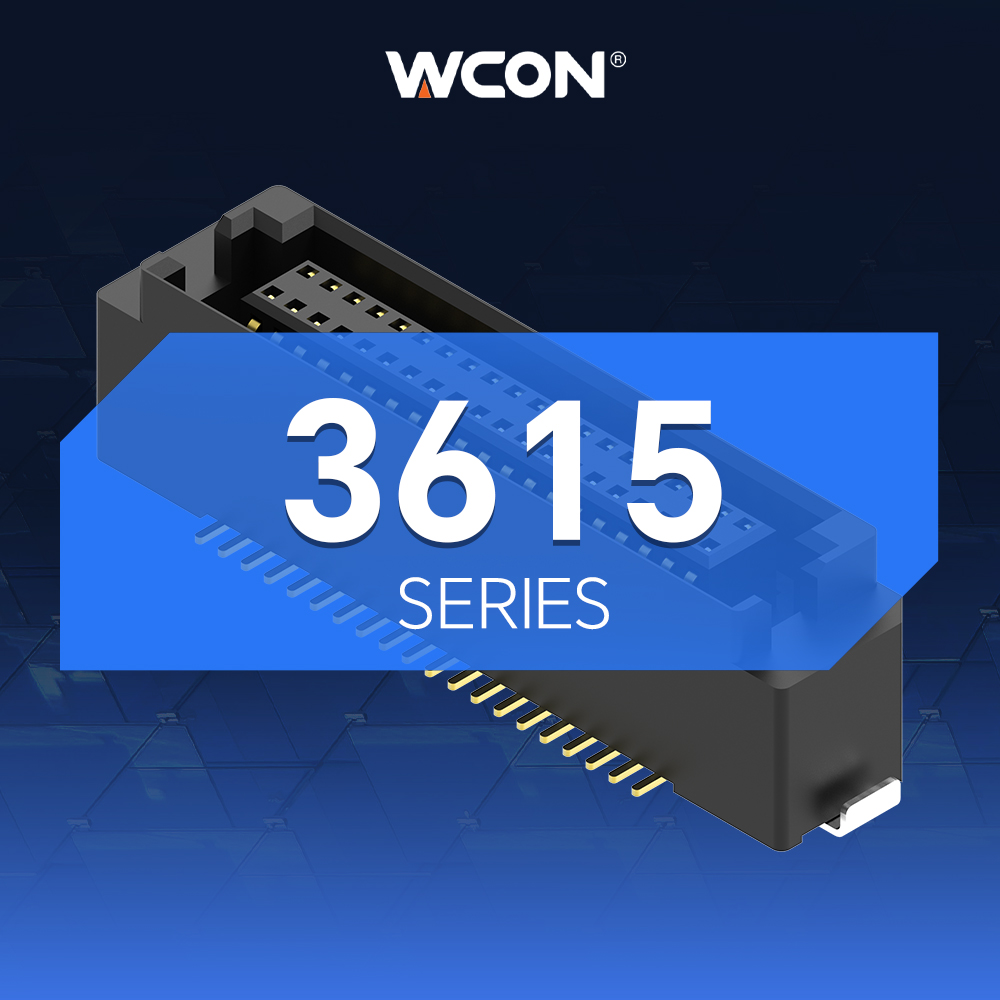

En la automatización industrial de alta gama, las interconexiones de alta densidad exigen una integridad de señal sin concesiones. Para responder a este reto, la serie 3615 de Wcon Electronics es un conector placa a placa de alta densidad con un paso de 0,80 mm, combinando un factor de forma compacto con un rendimiento robusto para garantizar una transmisión estable de señal en tu equipo.

Este producto incorpora pasadores de alineación y funciones anti-inserción errónea para un acoplamiento preciso; soporta múltiples alturas de apilamiento para adaptarse a diversos requisitos; y mejora la estabilidad en el montaje de la PCB mediante un robusto mecanismo de retención. Encuentra una amplia aplicación en sectores críticos como equipos de automatización y ordenadores industriales.

Características del producto

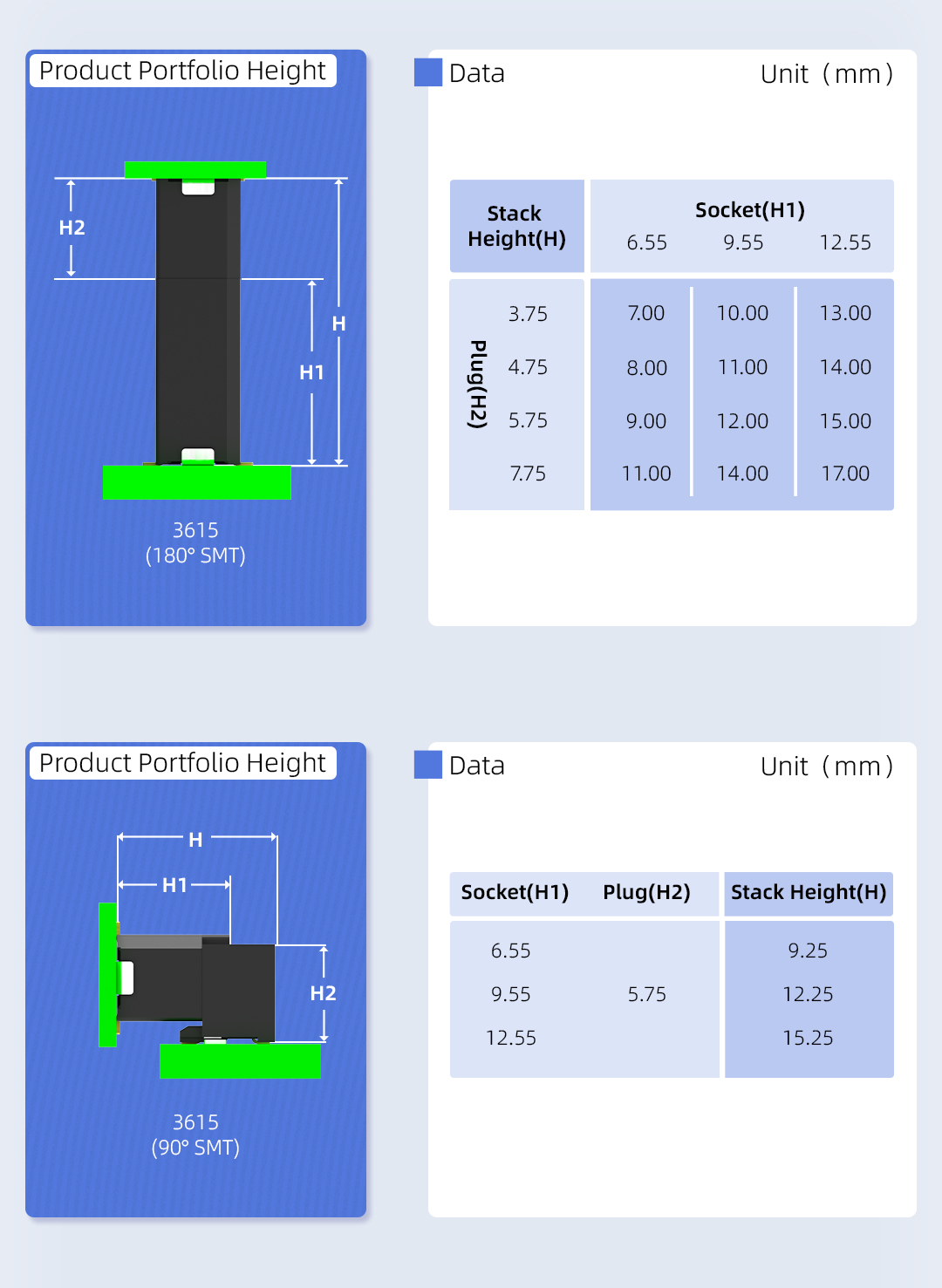

- Amplio rango de altura de acoplamiento: 7–17 mm

- Hasta 140 bolos

- Diseño de clip de bloqueo para conexión segura

- Diseño polarizado para una conexión correcta.

Especificaciones de rendimiento

• Corriente nominal: 0,5A

• Voltaje nominal: 200V CA

• Resistencia de aislamiento: 1000MΩ Min

• Tensión de resistencia: 500V CA/min

• Temperatura de funcionamiento: -40°C a +105°C

Normas

- EIA 364

Hoja técnica

Aplicaciones

- Automatización Industrial

- Equipamiento industrial

Acceder a Recursos Técnicos

Descargue la detallada hoja de datos de la serie 3615 (PDF) y consulte el modelo 3D en línea para agilizar la selección de proyectos y el proceso de diseño.

Solicitar Soporte Profesional

Nuestros expertos técnicos están listos para ayudarte con la selección de productos, soluciones personalizadas y cualquier consulta técnica sobre la Serie 3615.
